一、適用范圍
本變壓器適用于對充入氖氣、氬氣及氖氬混合氣體與水銀蒸汽共同充入的霓虹燈。
二、安裝要求
1. 使用前應先仔細核對電源電壓、頻率是否和變壓器要求所一致。
2. 變壓器在使用前務必有良好的接地。
3. 盡可能限定高壓線的長度，以提高變壓器的使用效率。
4. 不要將變壓器與易燃材料安裝在一起。
5. 變壓器必須安裝在通風良好的地方，相鄰的變壓器之間至少要保持100毫米的間隙。
三、安裝位置
1. 室內安裝：任意位置。

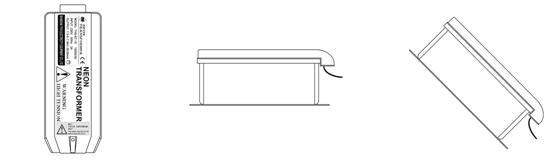

2. 安裝位置需暴露在空氣中，不得安裝在密閉的空間，方向可按圖1、圖2、圖3所示安裝。
3. 其它位置的安裝容易導致變壓器受損且不屬于保修范圍。
4. 如果水平安裝在樓廳時，需通過適當支撐物固定變壓器。
圖1 圖2 圖3

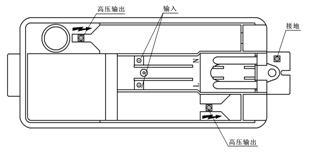

四、 變壓器原理圖
五、 接線
1. 變壓器的輸入連接線，建議使用＞1.5mm2 以上的塑膠電線。連接于插座的L、N處。
2. 變壓器的輸出高壓線，必須使用耐壓＞15KV的硅膠線且＞0.5 mm2。連接于標有高壓符號的接線處。
3. 接地線連接于鐵質底板標有接地符號的接線處。
4. 接線完畢合上蓋子后，一定要將緊固螺釘擰緊。
六、參數
變壓器基本參數表
|
項 目 型 號 |
輸入 |
輸出 |
|
|
電壓 (V) |
電壓(KV) |
電流(mA) |
|
|
TH5-NT-6 |
230或240 |
6 |
30 |
|
TH5-NT-7.5 |
7.5 |
30 |
|
|
TH5-NT-9 |
9 |
30 |
|
|
TH5-NT-12 |
12 |
30 |
|
|
TH5-NT-15 |
15 |
30 |
|
|
TH5-NT-7560 |
7.5 |
60 |
|
|
TH5-NT-1060 |
10 |
60 |
|
變壓器負載表（由于燈管在制作時，真空度，充氣壓力有誤差，所列參數僅供參考）：
|
項目
型號 |
燈管直徑 (mm) |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
18 |
20 |
|
|
充氣壓力 (mmHg) |
15 |
13 |
12 |
11 |
10 |
10 |
9 |
8 |
7.5 |
||
|
燈管類型 |
負載長度 |
||||||||||
|
TH5-NT-6
|
氖氣 |
英尺 |
12 |
13 |
15 |
16 |
18 |
19 |
20 |
23 |
28 |
|
米 |
3.66 |
3.96 |
4.57 |
4.88 |
5.49 |
5.79 |
6.10 |
7.01 |
8.53 |
||
|
粉管 |
英尺 |
14 |
16 |
18 |
19 |
21 |
23 |
24 |
28 |
32 |
|
|
米 |
4.27 |
4.88 |
5.49 |
5.79 |
6.40 |
7.01 |
7.32 |
8.53 |
9.75 |
||
|
TH5-NT-7.5
|
氖氣 |
英尺 |
15 |
17 |
19 |
21 |
22 |
24 |
26 |
28 |
34 |
|
米 |
4.57 |
5.18 |
5.79 |
6.40 |
6.71 |
7.32 |
7.92 |
8.53 |
10.36 |
||
|
粉管 |
英尺 |
18 |
20 |
23 |
25 |
27 |
28 |
31 |
35 |
39 |
|
|
米 |
5.49 |
6.10 |
7.01 |
7.62 |
8.23 |
8.53 |
9.45 |
10.67 |
11.89 |
||
|
TH5-NT-9 |
氖氣 |
英尺 |
18 |
21 |
24 |
26 |
29 |
30 |
33 |
40 |
48 |
|
米 |
5.49 |
6.40 |
7.32 |
7.92 |
8.84 |
9.14 |
10.06 |
12.19 |
14.63 |
||
|
粉管 |
英尺 |
22 |
25 |
28 |
32 |
33 |
36 |
40 |
45 |
55 |
|
|
米 |
6.71 |
7.62 |
8.53 |
9.75 |
10.06 |
10.97 |
12.19 |
13.72 |
16.76 |
||
|
TH5-NT-12
|
氖氣 |
英尺 |
26 |
29 |
32 |
35 |
39 |
42 |
45 |
55 |
61 |
|
米 |
7.92 |
8.84 |
9.75 |
10.67 |
11.89 |
12.80 |
13.72 |
16.76 |
18.60 |
||
|
粉管 |
英尺 |
31 |
35 |
38 |
44 |
46 |
50 |
55 |
62 |
70 |
|
|
米 |
9.45 |
10.67 |
11.58 |
13.41 |
14.02 |
15.24 |
16.76 |
18.90 |
21.34 |
||
|
TH5-NT-15
|
氖氣 |
英尺 |
32 |
36 |
40 |
45 |
50 |
54 |
60 |
72 |
78 |
|
米 |
9.75 |
10.97 |
12.19 |
13.72 |
15.24 |
16.46 |
18.29 |
21.95 |
23.77 |
||
|
粉管 |
英尺 |
39 |
44 |
48 |
55 |
60 |
64 |
72 |
80 |
90 |
|
|
米 |
11.89 |
13.41 |
14.63 |
16.76 |
18.29 |
19.51 |
21.95 |
24.38 |
27.43 |
||
|
TH5-NT-7560
|
氖氣 |
英尺 |
|
|
|
|
|
|
26 |
28 |
34 |
|
米 |
|
|
|
|
|
|
7.92 |
8.53 |
10.36 |
||
|
粉管 |
英尺 |
|
|
|
|
|
|
31 |
35 |
39 |
|
|
米 |
|
|
|
|
|
|
9.45 |
10.67 |
11.89 |
||
|
TH5-NT-1060 |
氖氣 |
英尺 |
|
|
|
|
|
|
37 |
45 |
51 |
|
米 |
|
|
|
|
|
|
11.30 |
13.75 |
15.67 |
||
|
粉管 |
英尺 |
|
|
|
|
|
|
45 |
51 |
60 |
|
|
米 |
|
|
|
|
|
|
13.75 |
15.50 |
18.18 |
||
